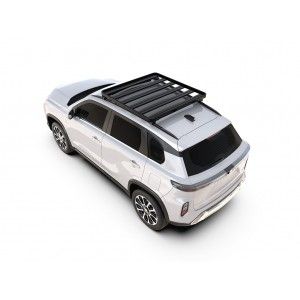

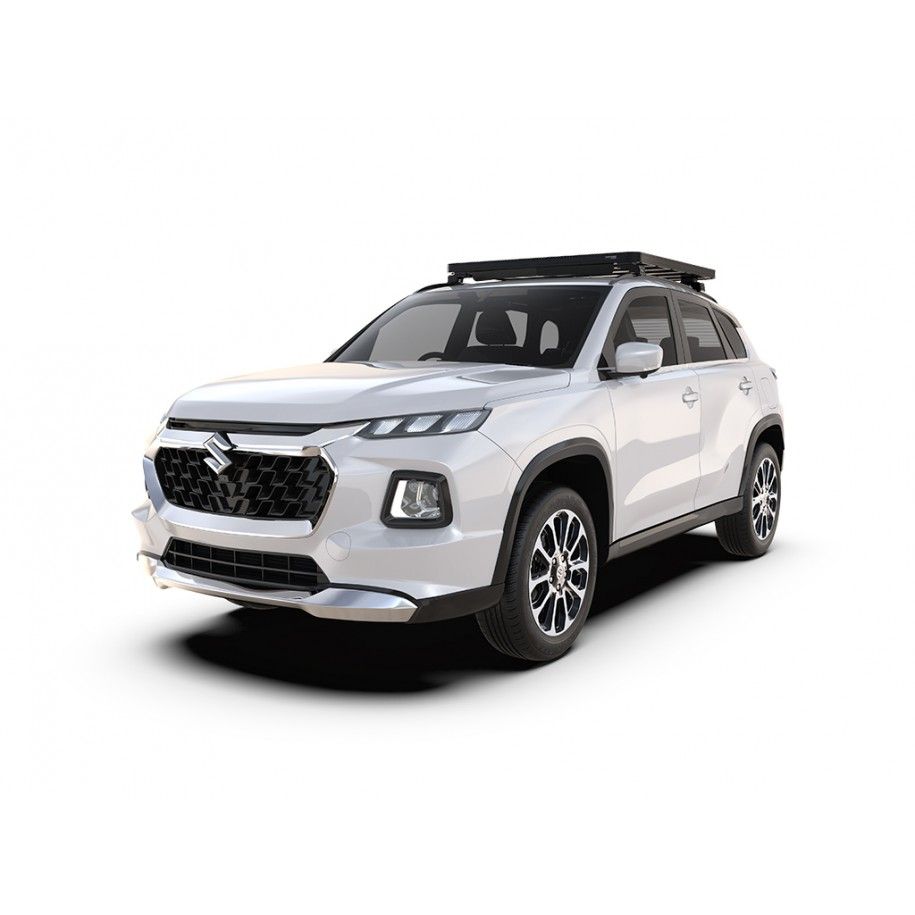

Kit de galerie Slimline II pour Suzuki Grand Vitara (2022 - )

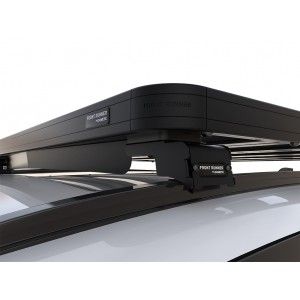

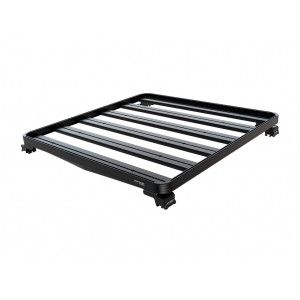

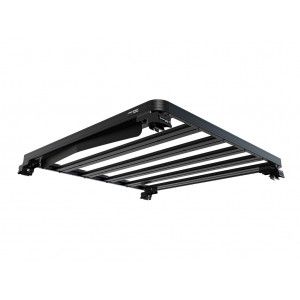

La galerie Slimline II pour toute la longueur du toit de 1156mm/45.5'' contient le plateau Slimline II, un déflecteur de vent et 2 paires de pieds Rail Grip pour monter le plateau Slimline II sur votre Suzuki Grand Vitara. Le plateau s’installe facilement en installant le pied sur les rails d'origines. Aucune modification n’est nécessaire.
Toutes les galeries de Front Runner sont accompagnées de guide de montage ainsi que tous les composants nécessaires pour installer le plateau Slimline II sur votre véhicule.
NOTE : votre véhicule doit être équipé de rails de toit d'origine pour pouvoir utiliser ce kit de galerie.
Ce kit de galerie peut être retiré en laissant le toit et les rails d'origine de votre véhicule dans leur état d'origine.
Toutes les galeries Front Runner bénéficient d'une garantie à vie limitée*.
Les galeries montées sur les rails d'origine sont conçues comme une solution de chargement '' légère ''. Veuillez consulter le manuel du propriétaire de votre véhicule pour connaître la charge nominale recommandée par le fabricant et ne pas dépasser ces limites.
Pour une capacité de charge optimale, nous recommandons qu'il n'y ait pas de porte-à-faux (à l'exception des équipements de sport) et que tout le poids soit réparti uniformément sur le support.
Les kits de galerie motés sur les rails d'origine ne sont pas adaptés aux conditions extrêmes de tout-terrain et vous devez donc envisager une autre solution de montage Front Runner si tel est votre objectif.
Veuillez nous contacter pour obtenir des conseils sur les solutions de montage spécifiques à votre véhicule et à son utilisation.
NOTE : Les tables sous les galeries ne sont pas adaptées à ce kit de galeries.
A noter: La charge maximum pour les kits avec fixation sur rails latéraux d'origine du véhicule avec pieds ''Grab-on'' ne doit pas dépasser 40 kg et doit être répartie uniformément.
KRSV004T -Kit de galerie Slimline II pour Suzuki Grand Vitara (2022- jusqu'à présent)
Composé de :
2x GOFR001 - Base de pied de rail (paire)
2x GOFR014 - Poignées extérieures pour rail affleurant / No. 6
2x GOFR032 - Poignées intérieures pour rail affleurant / C
3x RRAC904 - Entretoise en plastique pour base de pied de rail / 10mm (paire)
2x RRSTA06 - Plateau SLII - 1165mm(l)X1156mm(L)
Matériau utilisé :
Aluminium T6 revêtu de poudre époxy noire
Acier à haute résistance
Poids approximatif installé : 34.13kg (75.24lbs)

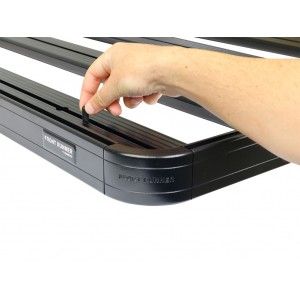

La rainure en T sur le haut et sur le bas du plateau de la barre transversale convient pour un boulon de 8mm (standard).
Pour déterminer la hauteur du pied de fixation de la galerie pour que la galerie ne touche pas le pavillon du véhicule, bien vérifier le bombé du toit avec une règle afin d’effectuer la bonne hauteur de la patte de fixation.
Si votre galerie Slimline II a besoin de pieds, ajoutez la hauteur du plateau Slimline II (50mm/ 2'') à la hauteur des pieds pour déterminer la hauteur de galerie à partir de votre gouttière.
Si votre galerie Slimline II a besoin de Foot Rails, ajoutez la hauteur du plateau Slimline II (50mm/ 2'') à la hauteur des Foot Rails pour déterminer la hauteur de la galerie à partir du point le plus haut du toit de votre véhicule.
Dimensions de livraison :
Largeur : 445mm (18'')
Longueur : 1720mm (68'')
Hauteur : 160 mm (6'')
Poids de la livraison :
Poids : 43kg (95lbs)
