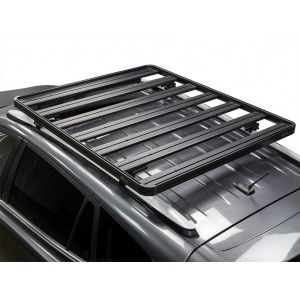

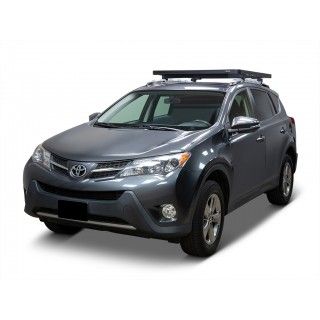

Kit de galerie de toit Slimline II pour une Toyota Rav4 (2006-2018)

Toutes les galeries de Front Runner sont accompagnées de guide d’installation, tout comme les composants nécessaires pour installer le plateau Slimline II sur votre véhicule.

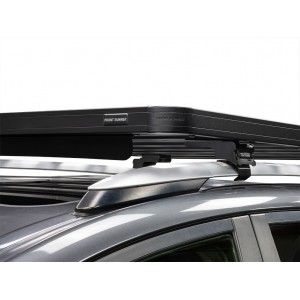

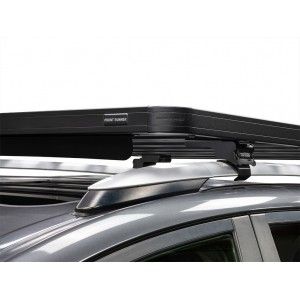

NOTE : votre véhicule doit être équipé de barres longitudinales d’origine Flush pour pouvoir utiliser ce kit de galerie.(Ce sont les pieds de rail qui ont de l’espace/air sous eux car ils sont soulevés du toit et non pas «flush» (à niveau) avec le toit.
Cette galerie peut être retirée sans devoir enlever les barres Flush.
Si vous désirez une charge d’expédition plus solide, Front Runner offre un système de pied de rail spécifique pour installer la galerie sur votre toit. Le pied de rail Front Runner s’installe en enlevant les barres longitudinales d’origine ou peut être utilisé s’il n’y a pas de barres Flush.
A noter: La charge maximum pour les kits avec fixation sur rails latéraux d'origine du véhicule avec pieds ''Grab-on'' ne doit pas dépasser 40 kg et doit être répartie uniformément.
Composé de :
2x GOFR001 - Base de pied de rail (paire)
2x GORR052 - Poignées extérieures de rail surélevé / No. 3
2x GORR071 - Grips intérieurs de rail surélevé / B
1x RRAC904 - Entretoise en plastique pour base de pied de rail / 10mm (paire)

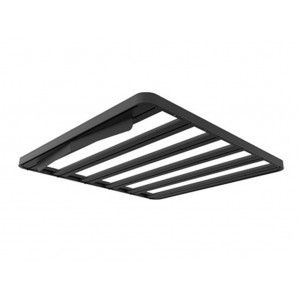

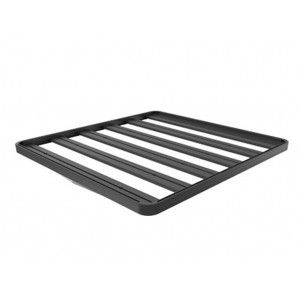

1x RRSTA07 - Plateau SLII - 1165mm(W)X1358mm(L)
Matériel utilisé :
Aluminium T6 recouvert de poudre époxy noire
Acier haute résistance
Poids approximatif du montage : 48.76kg (107.5lbs)

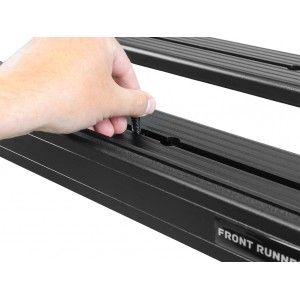

Les rainures en T situées en haut et en bas des lattes du plateau de la galerie et des profilés de bord peuvent recevoir des boulons standard de 8 mm.
Pour déterminer la hauteur approximative entre le toit de votre véhicule et le haut de votre galerie Slimline II, ajoutez la hauteur du plateau Slimline II (50 mm) à la hauteur du pied ou du pied d'accrochage indiqué ci-dessus.
Si votre kit de galerie Slimline II utilise des pieds, ajoutez la hauteur du plateau Slimline II (50 mm) à la hauteur des pieds pour déterminer la hauteur de la galerie par rapport aux gouttières de votre véhicule.
Si votre kit de galerie Slimline II utilise des rails de pied, ajoutez la hauteur du plateau Slimline II (50 mm) à la hauteur des rails de pied pour déterminer la hauteur de la galerie depuis le sommet (point le plus haut) du toit du véhicule.
Dimensions de livraison :
Largeur : 455 mm (18'')
Longueur : 1610mm (63'')
Hauteur : 285mm (11'')
Poids à la livraison :
Poids : 24.44kg (54lbs)
